Aimant Géophone
La demande de précision et de qualité de l'acquisition de données sismiques augmente à mesure que la technologie d'exploration géophysique progresse. Des données à large bande, haute fidélité, à rapport signal sur bruit élevé et dynamiques élevées sont nécessaires pour identifier les réservoirs lithologiques, fluides et fracturés, ce qui améliore l'emplacement, les caractéristiques, la connectivité et, finalement, la récupération du pétrole.
Aimant Géophone
La demande de précision et de qualité de l'acquisition de données sismiques augmente à mesure que la technologie d'exploration géophysique progresse. Des données à large bande, haute fidélité, à rapport signal sur bruit élevé et dynamiques élevées sont nécessaires pour identifier les réservoirs lithologiques, fluides et fracturés, ce qui améliore l'emplacement, les caractéristiques, la connectivité et, finalement, la récupération du pétrole. Un géophone est un capteur professionnel qui convertit les vibrations mécaniques de surface en un signal électrique, ou un convertisseur électromécanique qui convertit l'énergie mécanique en énergie électrique. C'est un élément essentiel de l'ensemble du processus d'acquisition de données sismiques. Selon leurs principes de fonctionnement, les géophones sont classés en induction électromagnétique, céramique piézoélectrique, MEMS et fibre optique. Le type le plus courant est l'induction électrique, et le géophone à bobine mobile est le plus représentatif.
Structure de base et principe de fonctionnement
Les géophones sont classés en deux types : les systèmes à vibration et les systèmes à circuit magnétique. La coque est en fer doux en forme de cylindre et la section médiane abrite un système de circuit magnétique. Le système de circuit magnétique se compose d'un aimant et de deux cosses polaires fixées à la coque. L'espace entre la coque en fer doux et l'aimant du géophone est occupé par un système de vibration, qui se compose d'une bobine, d'un support de bobine et de ressorts, qui forment ensemble un corps de roue libre. Insérez le géophone verticalement dans la surface, et le géophone se couplera avec la terre via le cône de queue de la coque. Les vibrations de surface provoqueront un mouvement relatif entre le corps en roue libre et la coque, entraînant un mouvement relatif de la bobine dans le champ magnétique et un signal de courant de sortie correspondant à la période de vibration. La structure des strates souterraines sera indiquée après traitement du signal.
À propos de l'aimant géophone

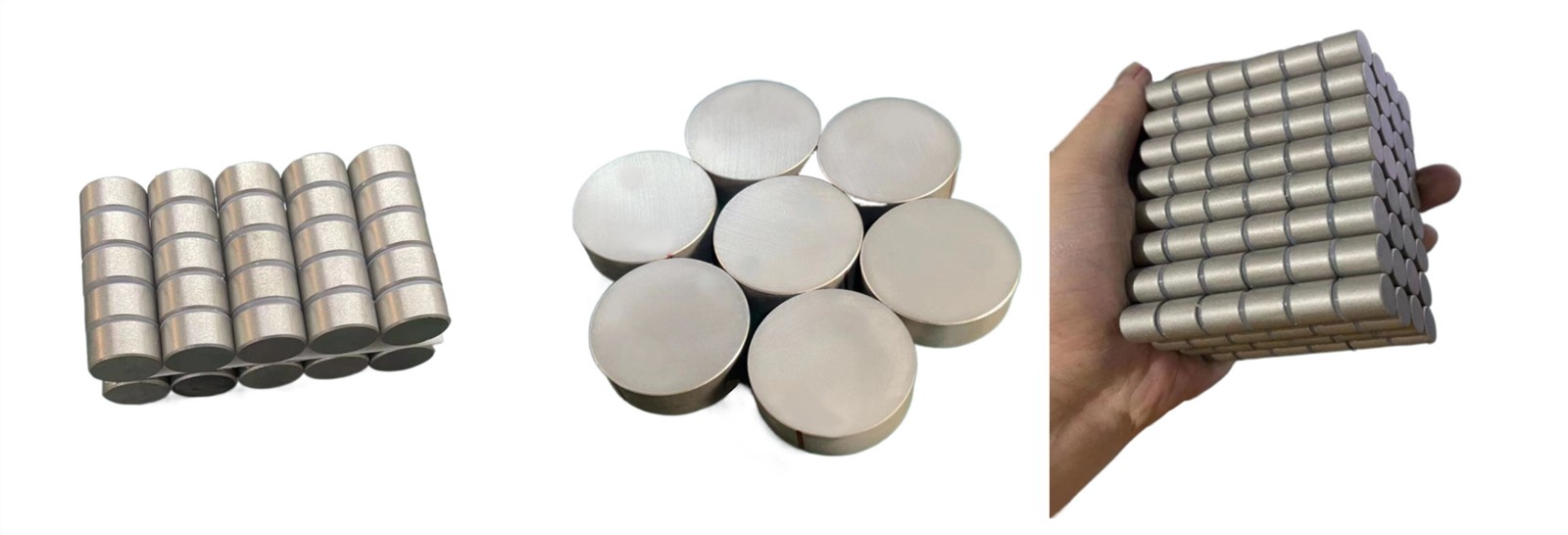

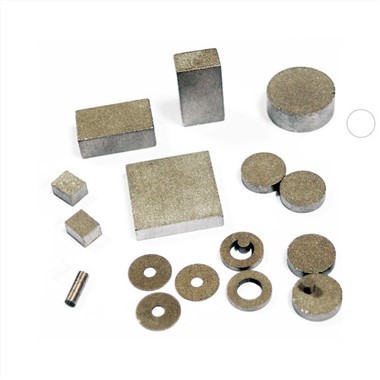

L'aimant du géophone, en tant que composant central du produit, influence non seulement les principaux indices et paramètres du géophone, mais également son coût. Différents types d'aimants permanents fourniront différentes fonctionnalités de géophone. Seuls les paramètres de l'aimant déterminent le flux d'entrefer. L'effet secondaire magnétique, la température, les interférences électromagnétiques et les vibrations influenceront tous le flux de l'entrefer, entraînant une modification des paramètres du géophone. Bien que les aimants AlNiCo, les aimants frittés Samarium Cobalt et les aimants frittés en néodyme aient tous été utilisés dans les géophones, les aimants moulés AlNiCo sont toujours considérés comme le meilleur choix d'aimant géophone en raison de leur grande précision, de leur stabilité et de leur faible coût. Il convient également de noter que ces aimants ont une tolérance dimensionnelle très serrée.
