aimants samarium cobalt

aimants samarium cobalt

Les aimants à base de Sm2Co17- continuent de jouer un rôle irremplaçable dans l'industrie des aimants permanents en raison de leurs propriétés magnétiques uniques à haute température et de leur stabilité magnétique supérieure. Ils sont largement utilisés dans les moteurs à grande vitesse, les communications électroniques et les applications aérospatiales. Les aimants à haute énergie sont essentiels pour accélérer la miniaturisation et l'efficacité des appareils. Par conséquent, la réalisation d'aimants SmCo hautes performances est un objectif depuis l'introduction du Sm2Co17.

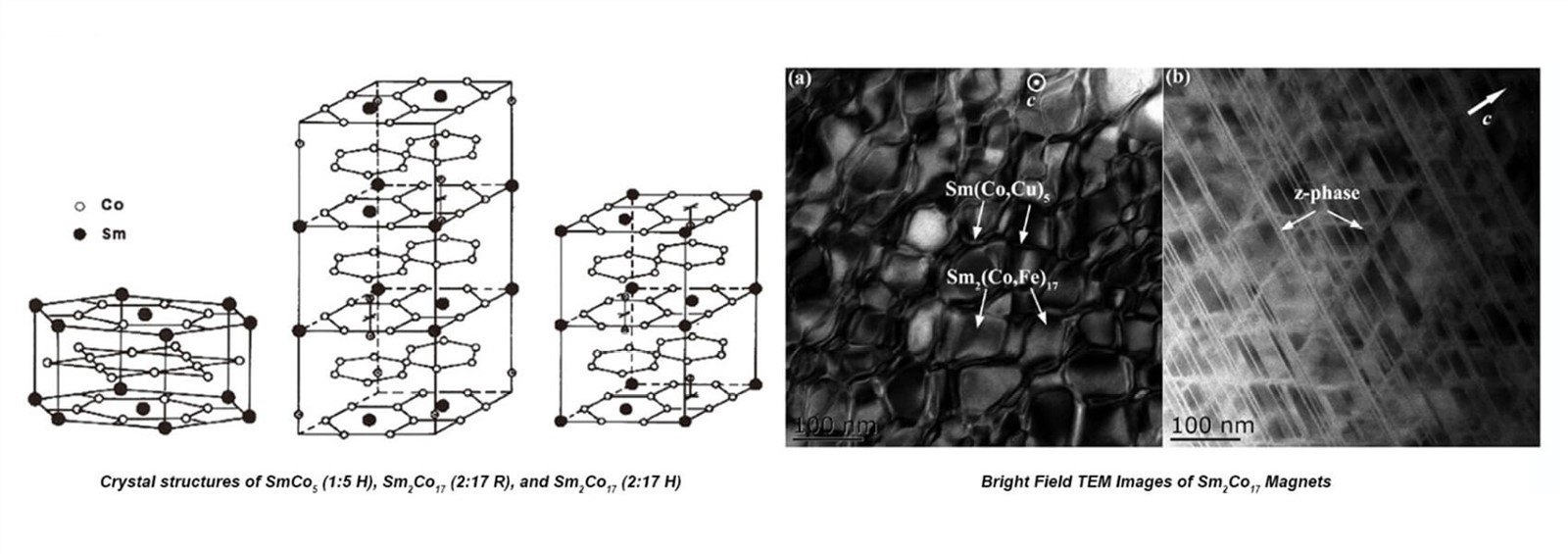

Les aimants à base de Sm2Co17-sont composés de samarium, de cobalt, de fer, de cuivre et de zirconium. La teneur de chaque élément a une influence différente sur les performances magnétiques. La microstructure des aimants à base de Sm2Co17-est une structure cellulaire composée de la phase cellulaire 2:17R, de la phase limite cellulaire 1:5H et de la phase plaquettaire 1:3R riche en Zr. La cellule 2:17R est une phase rhomboédrique dont l'axe long est aligné sur l'axe de magnétisation facile. Elle contient du Sm2(Co, Fe)17 rhomboédrique de type Th2Zn17- riche en Fe comme phase principale. Cette phase principale 2:17R fournit une magnétisation à saturation élevée (Ms) à l'aimant, qui détermine en fin de compte la rémanence (Br). La phase 1:5H est une phase limite cellulaire Sm(Co, Cu)5 de type CaCu5- riche en Cu qui augmente la coercivité des aimants grâce à l'ancrage des parois de domaine. La phase plaquettaire 1:3R riche en Zr est orientée perpendiculairement à l'axe c et s'étend à travers la structure cellulaire. Cette phase permet au cuivre de se diffuser dans la phase limite cellulaire, dilatant la phase cellulaire et augmentant l'énergie de la paroi de domaine de la phase limite cellulaire, améliorant ainsi la coercivité.

Outre la taille de la phase cellulaire, la quantité, l'épaisseur et la composition de la phase limite cellulaire affectent également les propriétés magnétiques globales des aimants. La valeur théorique du produit énergétique maximal d'un aimant permanent est proportionnelle au carré de sa magnétisation à saturation (Ms). L'amélioration de Ms est essentielle pour obtenir un produit à haute énergie. En tant que paramètre sensible à la structure, le produit énergétique peut également être amélioré en optimisant la structure cellulaire. En d'autres termes, le Ms et le produit énergétique des aimants au samarium-cobalt peuvent être efficacement améliorés grâce à l'optimisation de la composition et à la modification du processus de traitement thermique. La teneur en Fe dans la phase principale Sm2(Co, Fe)17 sert principalement à améliorer le Ms et le Br des aimants. La magnétisation à saturation (Js) de la phase Sm2Co17 est d'environ 12 kGs. Français À mesure que la teneur en Fe augmente, les J de Sm2(Co0.8Fe{{10}}.2)17 et Sm2(Co0.7Fe0.3)17 peuvent atteindre respectivement 13,5 kG et 16,3 kG. Cependant, si la teneur en Fe de Sm(Co, Fe, Cu, Zr)z dépasse 25 % en poids, la structure cellulaire croît anormalement. Cette structure cellulaire surdimensionnée affecte négativement son homogénéité, ce qui entraîne une forte baisse de la coercivité et de la quadrature de la courbe de démagnétisation.

Grâce à l'utilisation du fraisage par jet et à la modification du traitement thermique, SDM maîtrise la production en série d'aimants SmCo hautes performances. Leurs performances magnétiques sont comparables à celles d'Electron Energy Corporation (EEC) et d'Arnold Magnetic Technologies.
