Aimant SmCo ultra haute température

Le hotspot de recherche des aimants Samarium Cobalt comprend un aimant SmCo haute performance, un aimant SmCo compensé en température et un aimant SmCo ultra haute température. La principale différence entre l'aimant SmCo à ultra haute température et le Sm conventionnel (Co, Cu, Fe, Zr)_zaimants est le contenu du samarium, du cobalt et du fer. Le_Hcjvaleur de Sm(Co, Cu, Fe, Zr) conventionnel_zles aimants sont relativement élevés, puis la coercivité diminue rapidement avec l'augmentation de la température et de la température de fonctionnement maximale T_wn'est que de 300 degrés Celsius. Alors que les aimants SmCo à ultra haute température sont un type d'aimant permanent avec un coefficient de température relativement faible de coercivité intrinsèque_Hcj. Il est développé en ajustant la composition et les paramètres de processus de Sm (Co, Cu, Fe, Zr) conventionnel_zaimants.

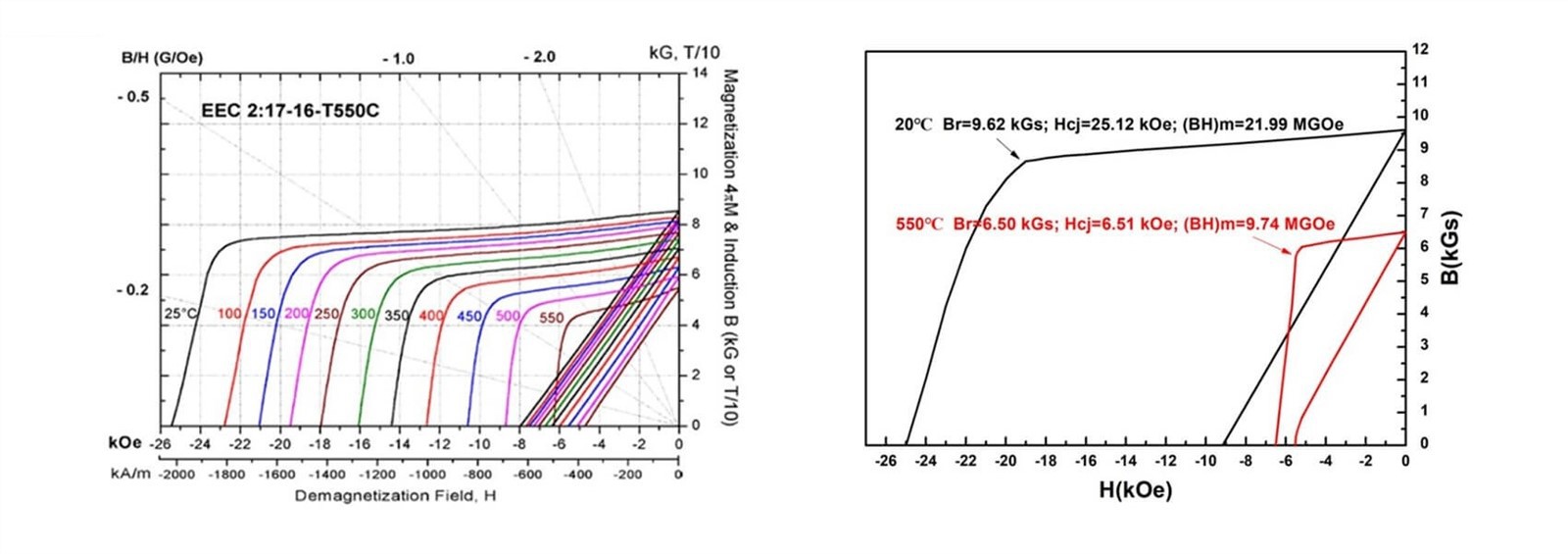

La stabilité thermique des aimants permanents contient essentiellement des doubles définitions. Le premier est le coefficient de température de rémanence_BRdoit avoir une valeur absolue suffisamment basse, alors le flux magnétique change peu dans la plage allant de la température ambiante à la température élevée. Une autre définition est que la perte de flux irréversible en circuit ouvert doit être suffisamment faible. J_west subordonné à la deuxième définition qui demande que les aimants aient une coercivité intrinsèque Hcj suffisamment élevée à température ambiante et faible_Hcj. L'effet combiné de ces deux paramètres peut faire en sorte que Hcj maintienne une valeur plus élevée à haute température et évite ainsi que le coude n'apparaisse dans le deuxième quadrant. Une courbe BH linéaire dans le deuxième quadrant est essentielle pour toutes les applications dynamiques, en particulier les moteurs. De nombreuses études ont indiqué que la diminution de la valeur absolue de_Hcjpourrait améliorer T_wefficacement par rapport à l'amélioration de la température ambiante Hcj lorsque la composition est fondamentalement déterminée. Des études ont également montré_Hcjest relatif à la dimension de la structure cellulaire en Sm₂(Cu, Cu, Fe, Zr)₁₇. Le_Hcjla valeur diminue avec la réduction de la dimension de la structure cellulaire. Plus la teneur en Samarium et Cobalt est élevée, plus le Sm(Co, Cu)₅phases limites cellulaires, donc bénéfiques pour former une structure cellulaire fine et réduire le coefficient de température de la coercivité intrinsèque. Pour l'aimant SmCo à ultra haute température, les courbes BH dans toute la plage de température de 25 à 550 degrés Celsius sont représentées par une ligne sans point de coude. SDM a déjà maîtrisé la production de masse d'aimants SmCo à ultra haute température en optimisant le processus de traitement thermique en plusieurs étapes et en construisant une structure cellulaire optimale.
