Aimant de circulation 5G

IntroductiondeAimant de circulation 5G

La 5G a attiré beaucoup d'attention en raison de ses perspectives d'application dans les réseaux de véhicules et l'IOT industriel, tandis que la guerre commerciale entre la Chine et les États-Unis favorise également la température. En fait, la 5G a également provoqué un tollé en raison de la production en série d'aimants de circulateur 5G. En tant que composant important du sous-système radiofréquence, les circulateurs ont été largement utilisés dans le filtre à ondes, le duplexeur et l'amplificateur de réflexion de la station de base sans fil 2G ~ 4G. La 5G a des exigences de capacité de réseau beaucoup plus élevées que la 4G, et la technologie Massive MIMO est l'une des technologies essentielles pour améliorer la capacité du réseau. Afin de prendre en charge la technologie Massive MIMO, le canal d'antenne de la 5G augmente considérablement de 64-canal à partir de 4-canal et 8-canal en 4G. La consommation d'appareils à radiofréquence a été multipliée par plusieurs avec l'augmentation des canaux. En outre, plus de densité de stations de base que la 4G en raison de l'amélioration de la bande de travail. Par conséquent, la consommation du circulateur et du circulateur 5G concerné augmentera fortement.

C'est quoi Circulateur ?

Circulator est un dispositif passif radiofréquence dans le domaine des communications mobiles qui permet la transmission de signaux micro-ondes ou radiofréquences en anneau unidirectionnel. Les caractéristiques de transmission unidirectionnelle sont basées sur la propriété gyromagnétique de la ferrite gyromagnétique. La ferrite gyromagnétique est une sorte de matériau de ferrite dont le plan de polarisation tourne constamment autour de la direction de transmission lorsque l'onde électromagnétique polarisée plane traverse la ferrite dans une direction particulière sous un champ magnétique à haute fréquence. Les caractéristiques de transmission unidirectionnelle sont principalement utilisées pour l'isolation mutuelle entre le niveau et le niveau ou entre le niveau et le système d'équipement radiofréquence pour assurer un fonctionnement indépendant, par conséquent, protéger la source du signal et réduire l'extraction de fréquence, les interférences ou les rayonnements inutiles qui amélioreront efficacement le circuit qualité.

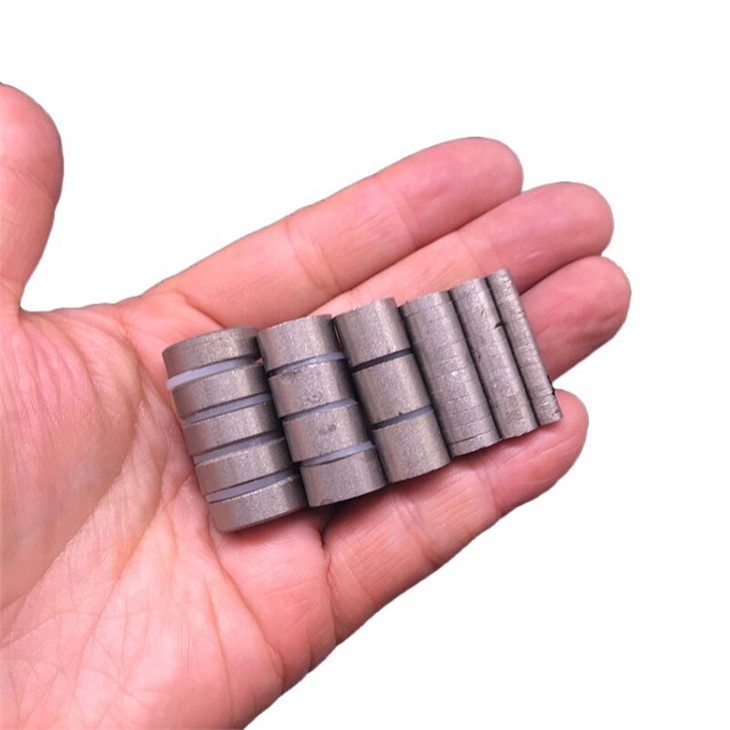

À propos de l'aimant de circulation 5G

Les aimants permanents sont un composant clé qui applique le champ magnétique à courant continu constant à la ferrite gyromagnétique et affecte directement la bande de travail, la stabilité de la température et d'autres paramètres du circulateur. Les aimants en ferrite et Samarium Cobalt peuvent servir d'aimants de circulation. Les aimants en ferrite peuvent être décentrés et les performances du circulateur devenir instables, en attendant, la ferrite ne peut pas non plus satisfaire la demande de miniaturisation du circulateur 5G. Dans ce cas, Sm₂Co₁₇les aimants sont choisis comme aimant de circulateur 5G même n'ont pas l'avantage de coût. Avec la construction croissante de stations de base 5G, la demande de Sm₂Co₁₇L'aimant de circulation 5G connaît une croissance explosive.
