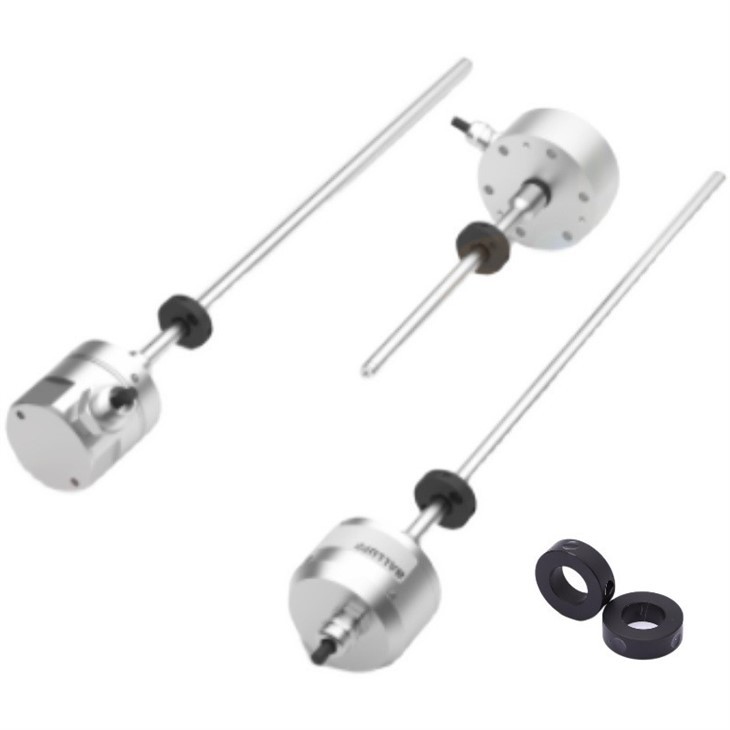

Capteur de déplacement magnétostrictif

Capteur de déplacement magnétostrictif

Le capteur de déplacement magnétostrictif est un capteur utilisé pour mesurer le déplacement linéaire d'objets. Il utilise la caractéristique de petite déformation des matériaux sous l'action d'un champ magnétique externe pour réaliser une mesure de déplacement. Le phénomène magnétostrictif fait référence au phénomène dans lequel certains matériaux subissent un réarrangement directionnel des moments magnétiques sous l'action d'un champ magnétique, entraînant de petits changements dans la longueur du matériau.

Structure:

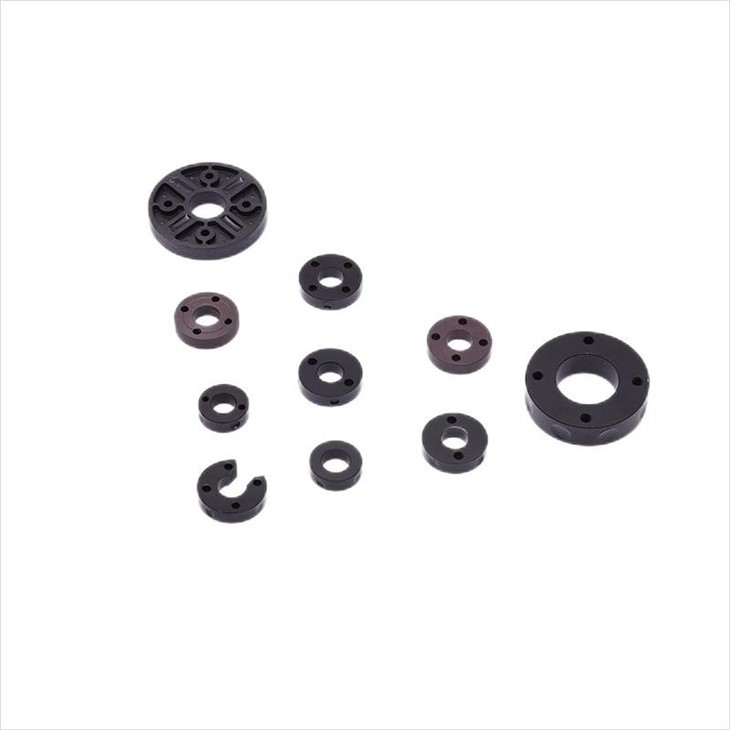

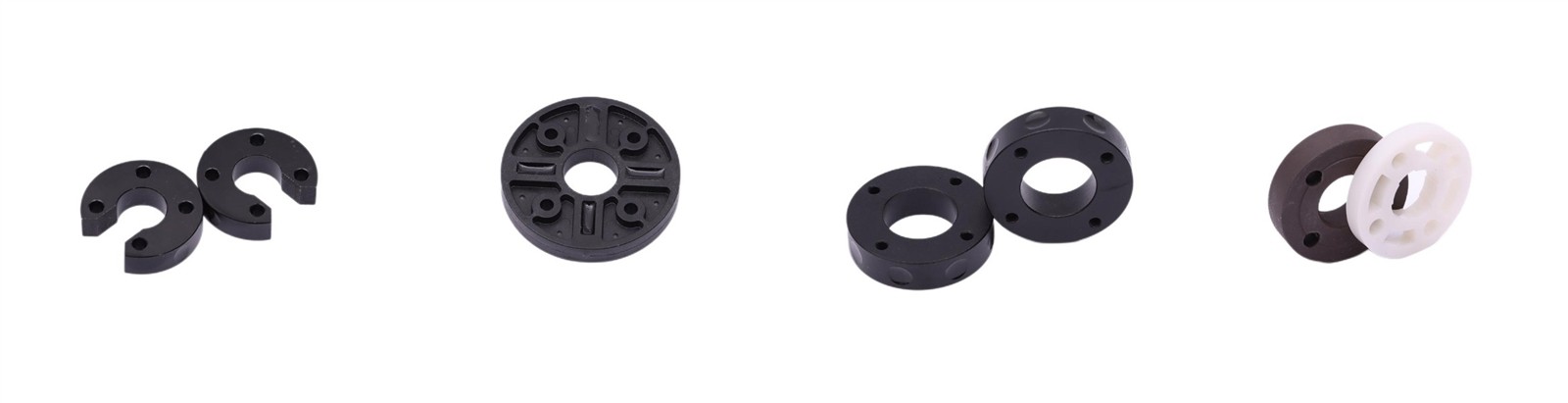

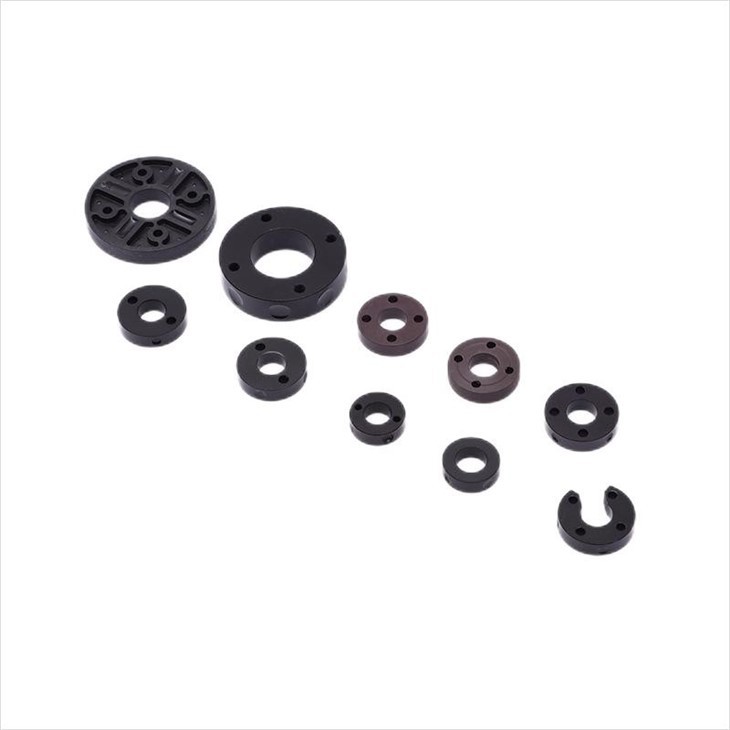

Les capteurs se composent généralement de deux parties : une tige de guidage avec des marquages ​​magnétiques et un anneau magnétique fixe. L'anneau magnétique est une source de champ magnétique qui agit sur la tige de guidage grâce au champ magnétique généré. Un élément de détection magnétique est intégré à l'intérieur de la tige de guidage, qui peut détecter les changements magnétiques de la tige de guidage et ensuite déterminer son déplacement. Lorsqu'un champ magnétique externe est appliqué à l'anneau magnétique, les propriétés magnétiques de l'anneau changent, entraînant une légère expansion et contraction de la tige du guide d'ondes.

Principe:

En mesurant les changements de champ magnétique sur la tige du guide d'ondes, le capteur peut calculer avec précision le déplacement de la tige du guide d'ondes, atteignant ainsi l'objectif de mesure du déplacement.

Caractéristiques et application:

Ce type de capteur présente les avantages d'une précision de mesure élevée, d'une vitesse de réponse rapide et d'une durabilité, ce qui le rend largement utilisé dans de nombreuses applications industrielles, telles que la surveillance du déplacement des équipements mécaniques, la mesure du niveau de liquide, le contrôle des robots et d'autres domaines.

1. Rétroaction ou préréglage de la position du piston du vérin hydraulique servo ;

2. Commentaires ou préréglage de la position de la rectifieuse ;

3. Contrôle du positionnement de la transformation du bois ;

4. Détection et contrôle de l'ouverture des aubes directrices des turbines à eau ;

5. Formation de papier et de film plastique ;

6. Machines de moulage par extrusion ;

7. Moulage par soufflage ;

8. Machines de chantier ;

9. Formage/estampage par cisaillement des métaux ;

10. Autre détection mécanique de positionnement et de déplacement ;

11. Portes du barrage ;

12. Contrôle du déplacement des machines-outils de coulée et de forgeage ;

13. Positionnement et surveillance des gabarits des machines de moulage par injection ;

14. Détection et contrôle de l'ouverture des vannes à résistance d'air des turbines à vapeur ;

15. Pressage du verre ;

16. Rénovation de machines en plastique ;

17. Cylindre pneumatique ;

18. Laminage de l'acier ;

19. Transformation des aliments ;

20. Machines portuaires ;

21. Système d'asservissement de l'appareil à gouverner du navire ;

22. Rétroaction ou préréglage de la position du piston du servo-cylindre.
